ArchSight Solver v1.3.0 重大更新发布：收敛专业边界，走向可靠验证

ArchSight Solver v1.3.0 现已正式发布。

相比于 v1.0.0 的单模块到项目化升级，以及 v1.2.0 中引入的公开验证工程，v1.3.0 是一个具有里程碑意义的版本。它的核心并不是盲目扩展第四类分析域，而是对“梁系、平面框架、平面桁架”三类结构对象做深度的交付质量收口：“建模入口清楚、结果口径稳定、计算书图形可信、公开验证可复核”。

一、界面与交互重构：五页签统一建模心智

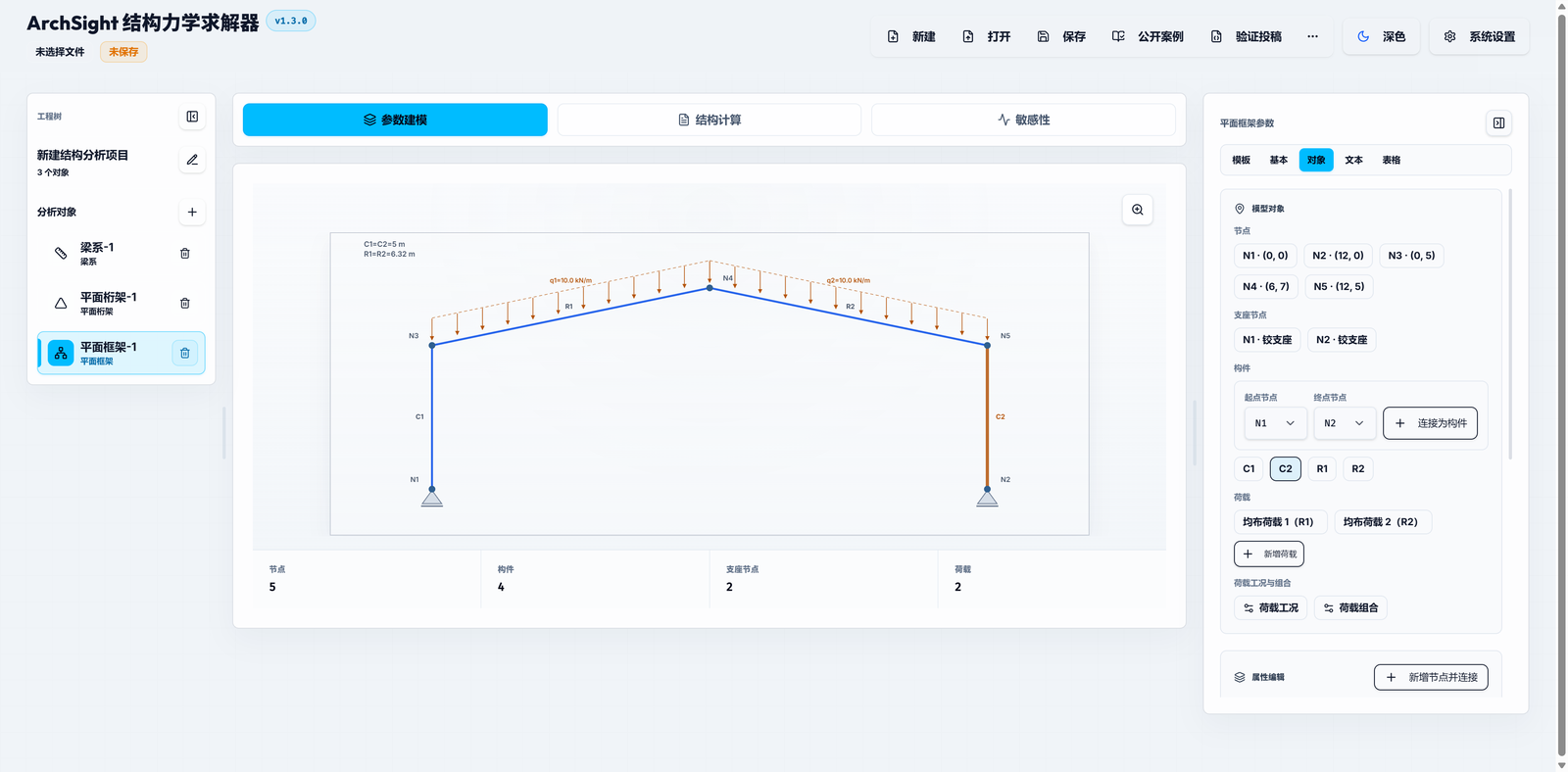

在早期的工作台中，梁、框架、桁架虽然能计算，但各自的建模口径和界面排布存在一定的割裂感。而在 v1.3.0 中，三类结构模块被彻底统一为**“模板 / 基本 / 对象 / 文本 / 表格”**五大页签。

无论你在进行哪种分析，都能遵循同样清晰的入口秩序，同时又完美保留了各自正确的专业语义。比如，梁系恢复了工程师最熟悉的“跨段 / 支座 / 荷载”心智，而平面框架则补齐了从节点、构件、材料到荷载组合的完整编辑入口。

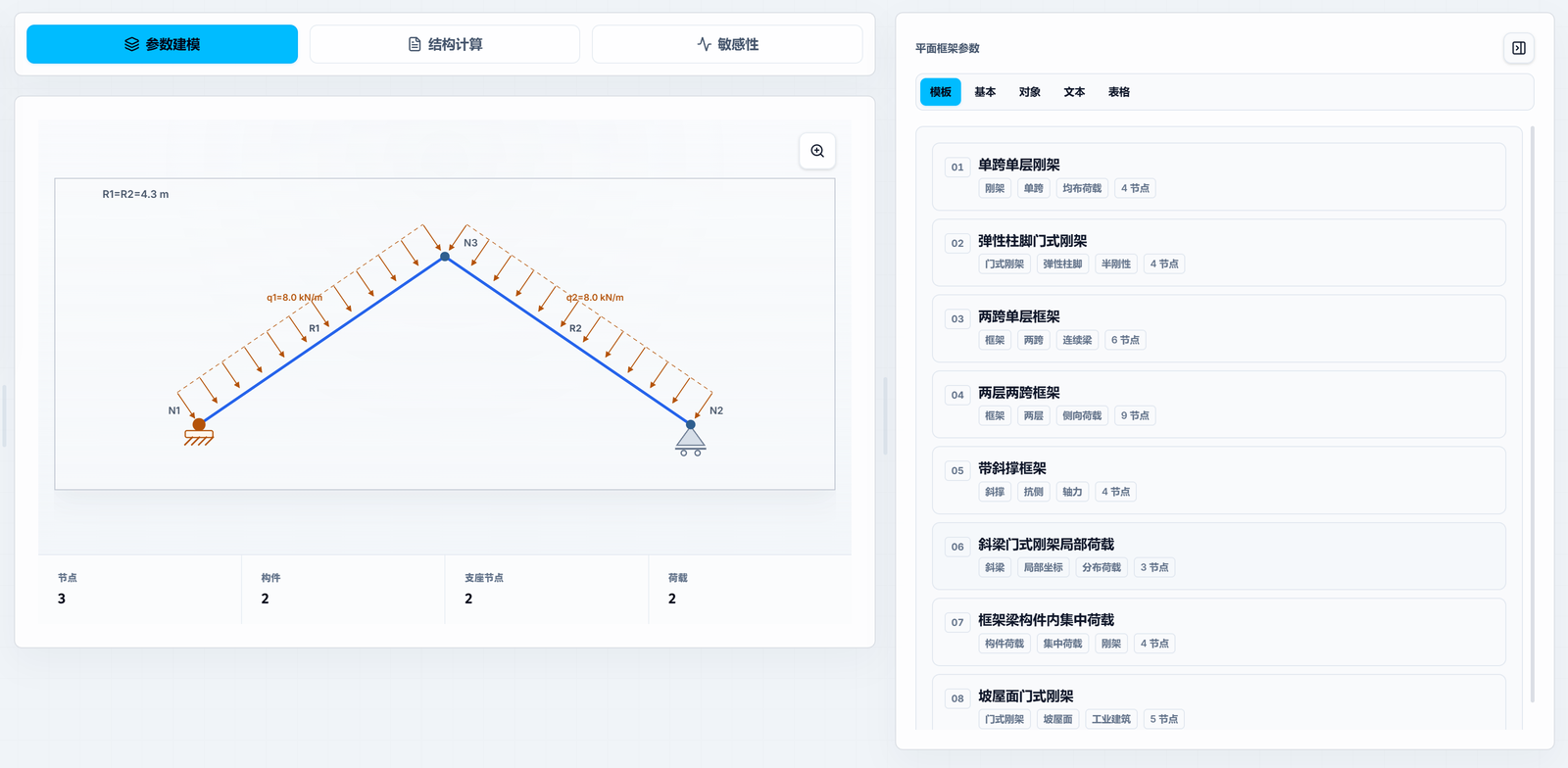

为了进一步降低建模的阻力，我们新增了多款高频专业模板，其中包括极具代表性的“坡屋面门式刚架”和“平行弦桁架”。哪怕是复杂的门刚模型，也可以一键生成并直接投入分析。

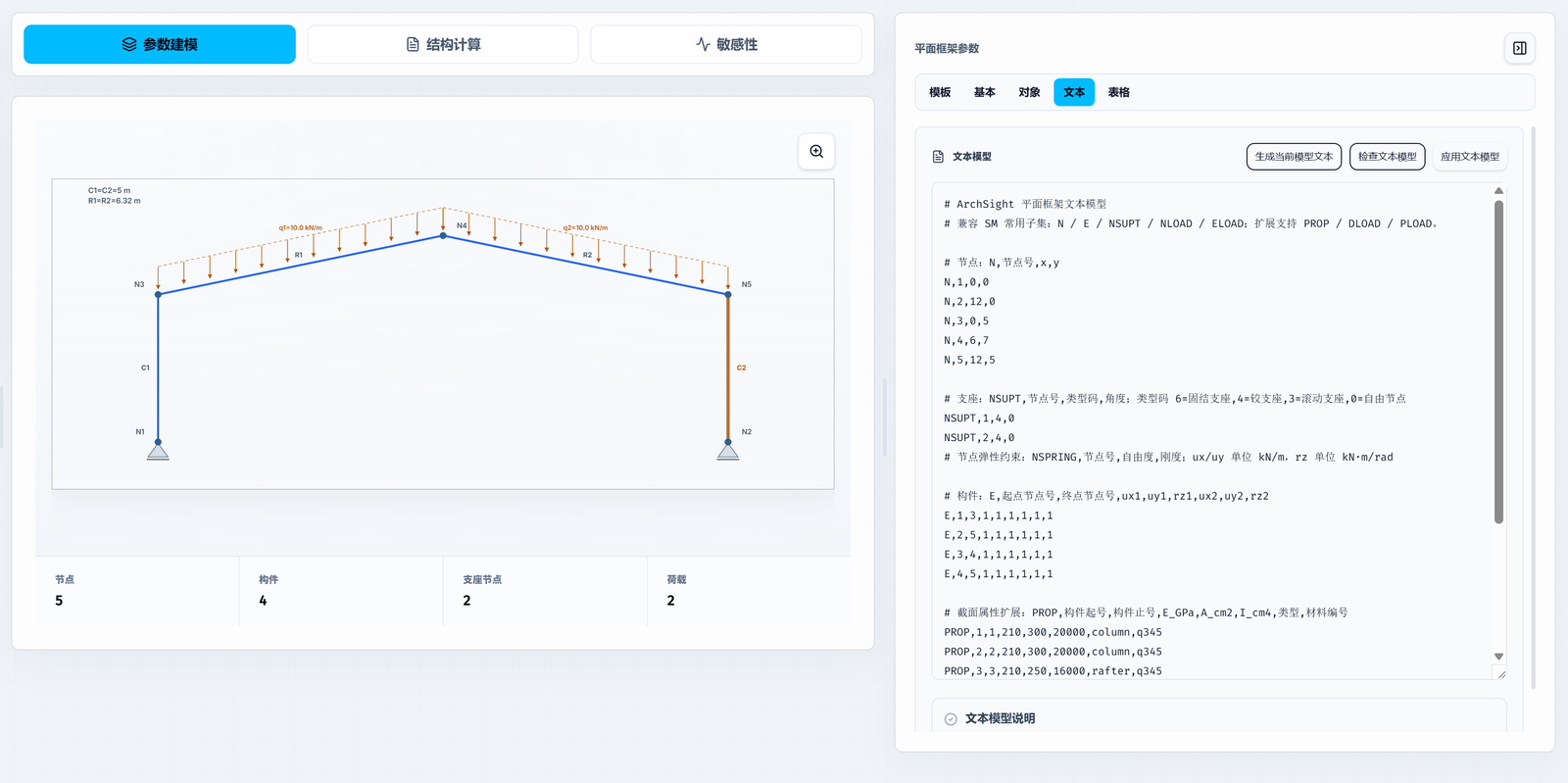

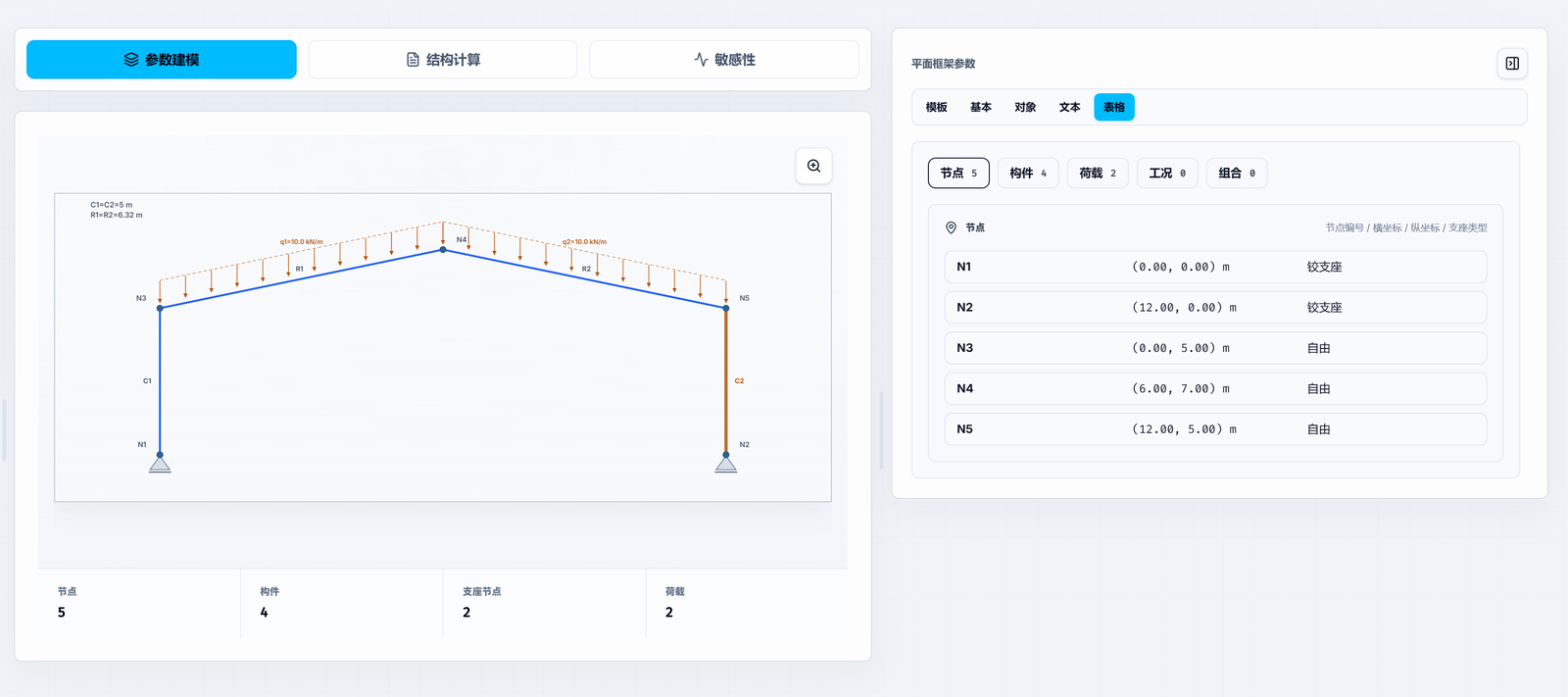

除了直观的对象建模操作外，五页签中的“文本”与“表格”模式也为重度用户提供了极大的灵活性：工程师既能像写脚本一样快速输入节点和构件拓扑，也能通过表格对海量荷载与节点信息进行批量校审。

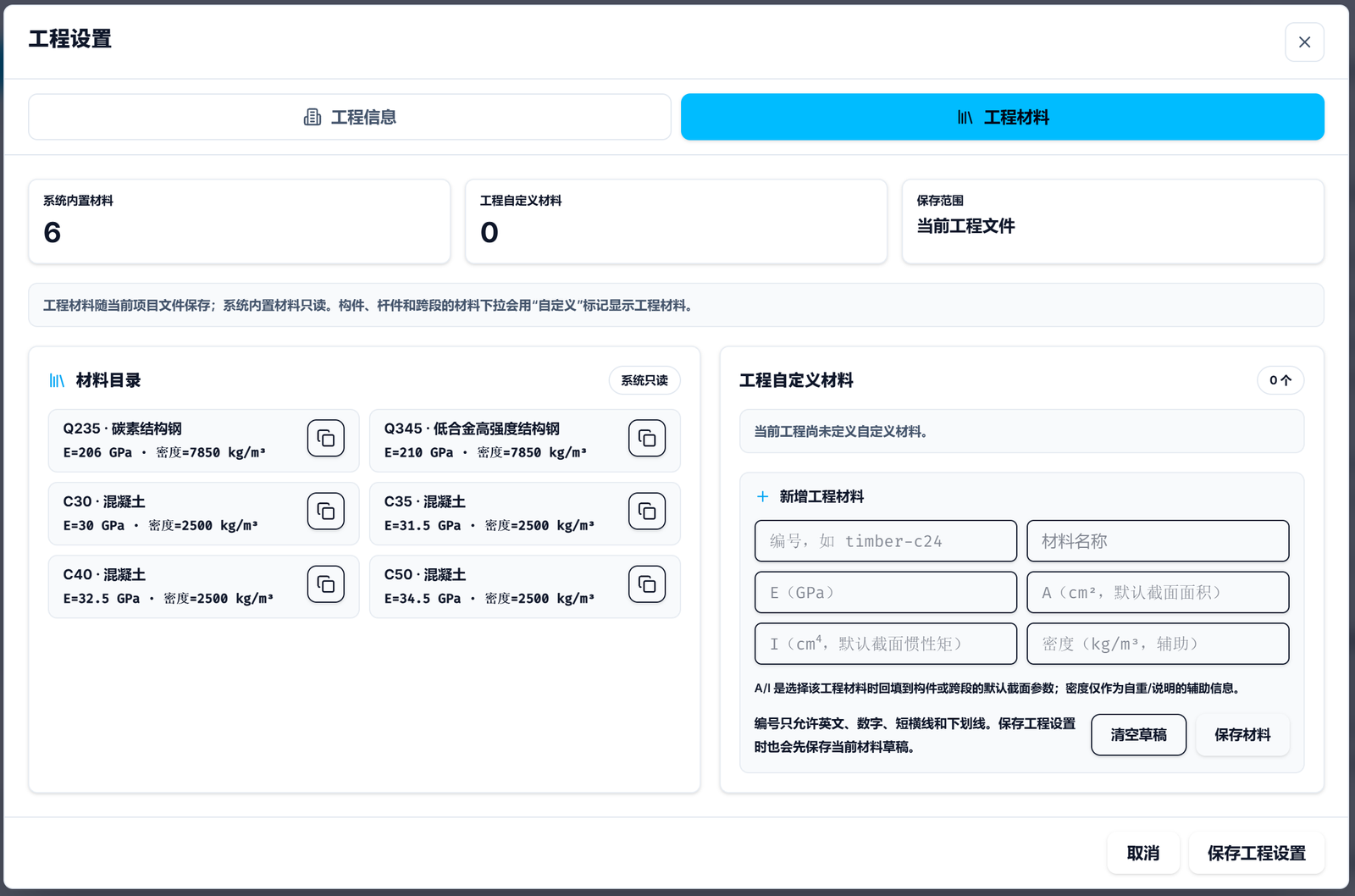

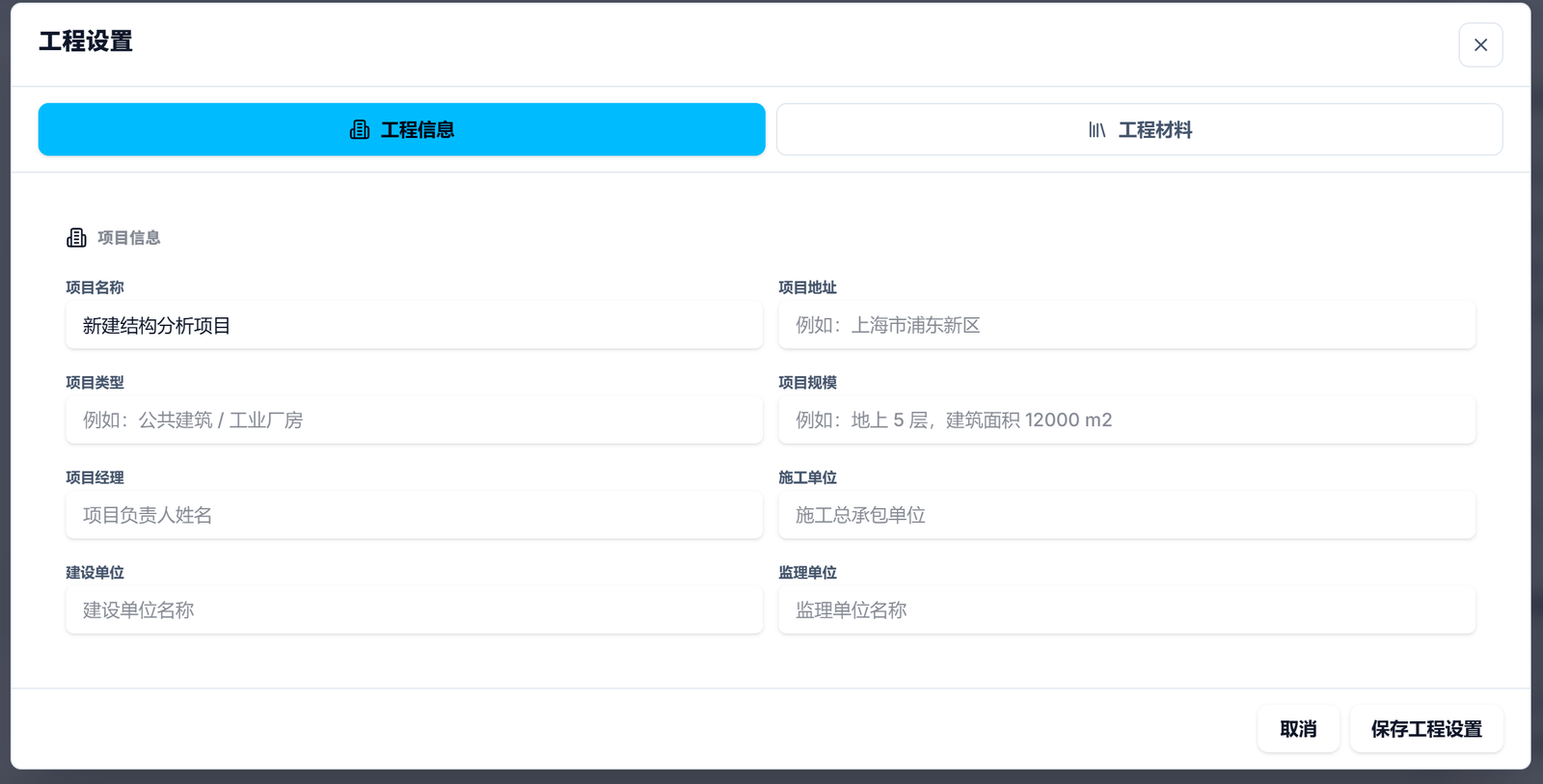

同时，为了满足更深度的工程需要，我们不仅支持项目基础信息的标准化录入，还全面开放了自定义工程材料库。工程师可以自由拓展截面参数与材料属性，这些配置会跟随工程文件一同保存，真正实现随存随用。

二、受力变形主视图大升级：动态与直观并存

除了操作界面的统一，**v1.3.0 对“受力变形”主视图进行了彻底重构。**对于结构复核而言，“看得清”往往和“算得准”同样重要。

v1.3.0 统一了三类分析对象的受力变形视图，现在它具备了更强的交互性与信息控制能力：

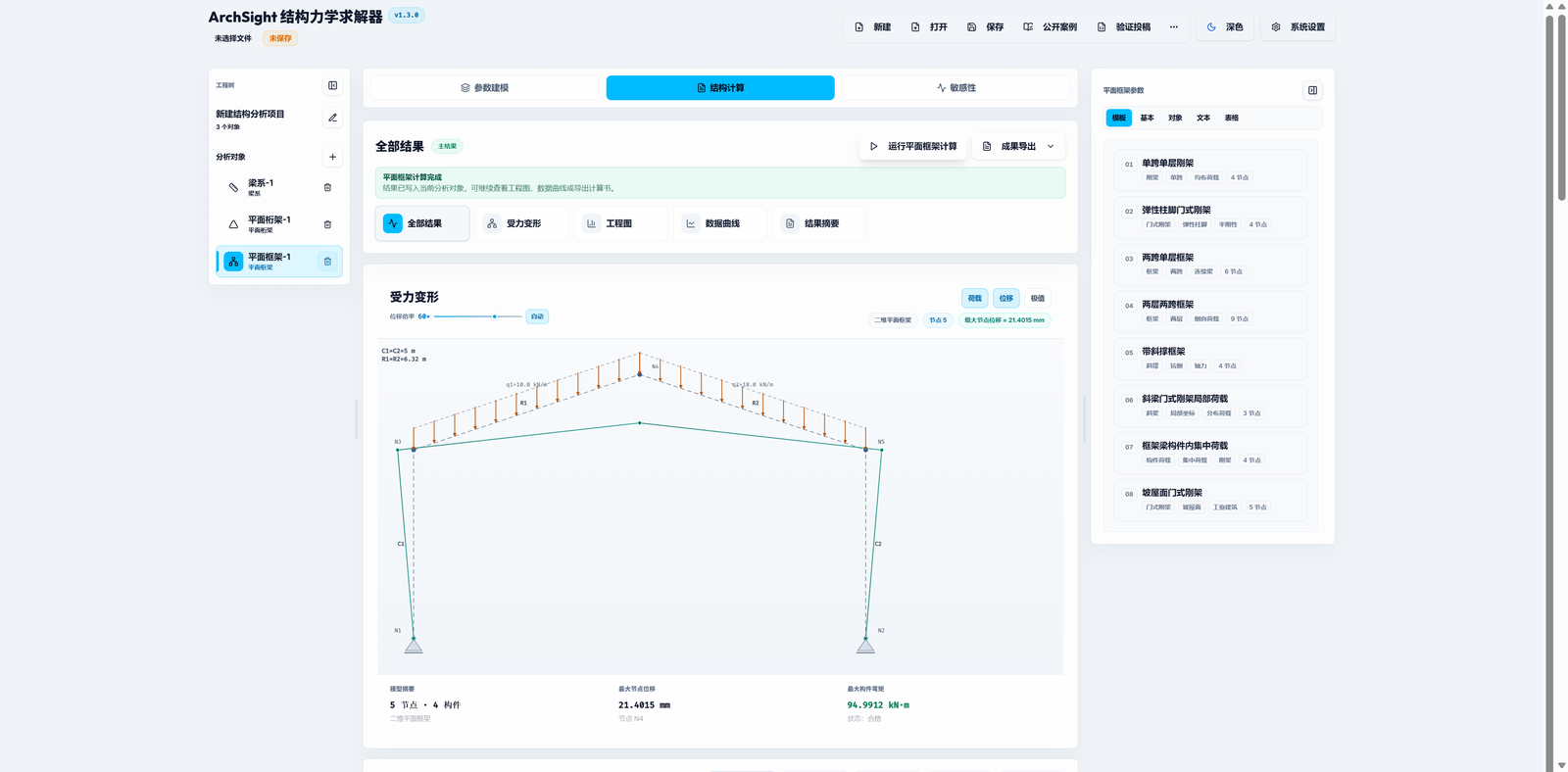

• 明确的计算运行入口：切换到“结构计算”页签后，只需点击右上角（“成果导出”左侧）的“运行平面框架计算”（或对应模块的计算按钮），系统便会执行求解并生成完整结果。

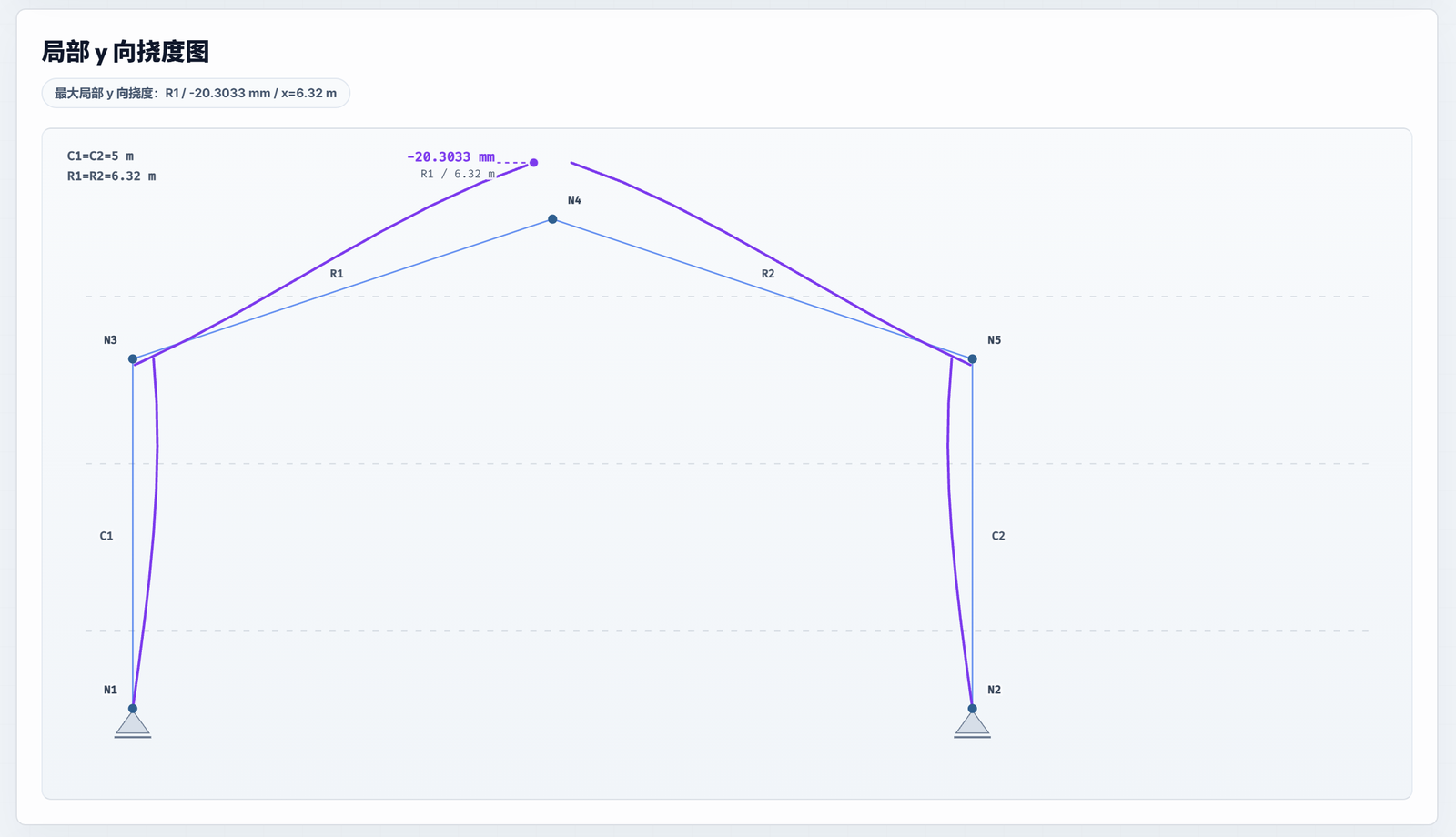

• 可拖动的位移倍率（放大变形）：在真实工程中，结构的变形往往肉眼难以察觉。现在你可以通过左上角的“位移倍率”滑块，一键将变形放大（例如 60x 或 33x），直观地观察结构在荷载作用下的变形趋势。
• 自由控制的显隐开关：右上角新增了“荷载”、“位移”和“极值”三个快捷开关。你可以根据需要动态关闭未变形结构的参照线，或是隐藏荷载箭头，甚至一键标记出内力极值点的位置。

通过这些交互优化，当工程师在面对大跨度结构或复杂荷载时，无需再从密密麻麻的数据中寻找规律，异常的力学响应在画布上即可一目了然。不仅如此，应用内的所有 SVG 工程图、ECharts 数据曲线，甚至导出的 DOCX 报告线条，我们都进行了统一的视觉风格收口（向 1.5 粗细基准靠拢），消除了多视图间的视觉割裂感。

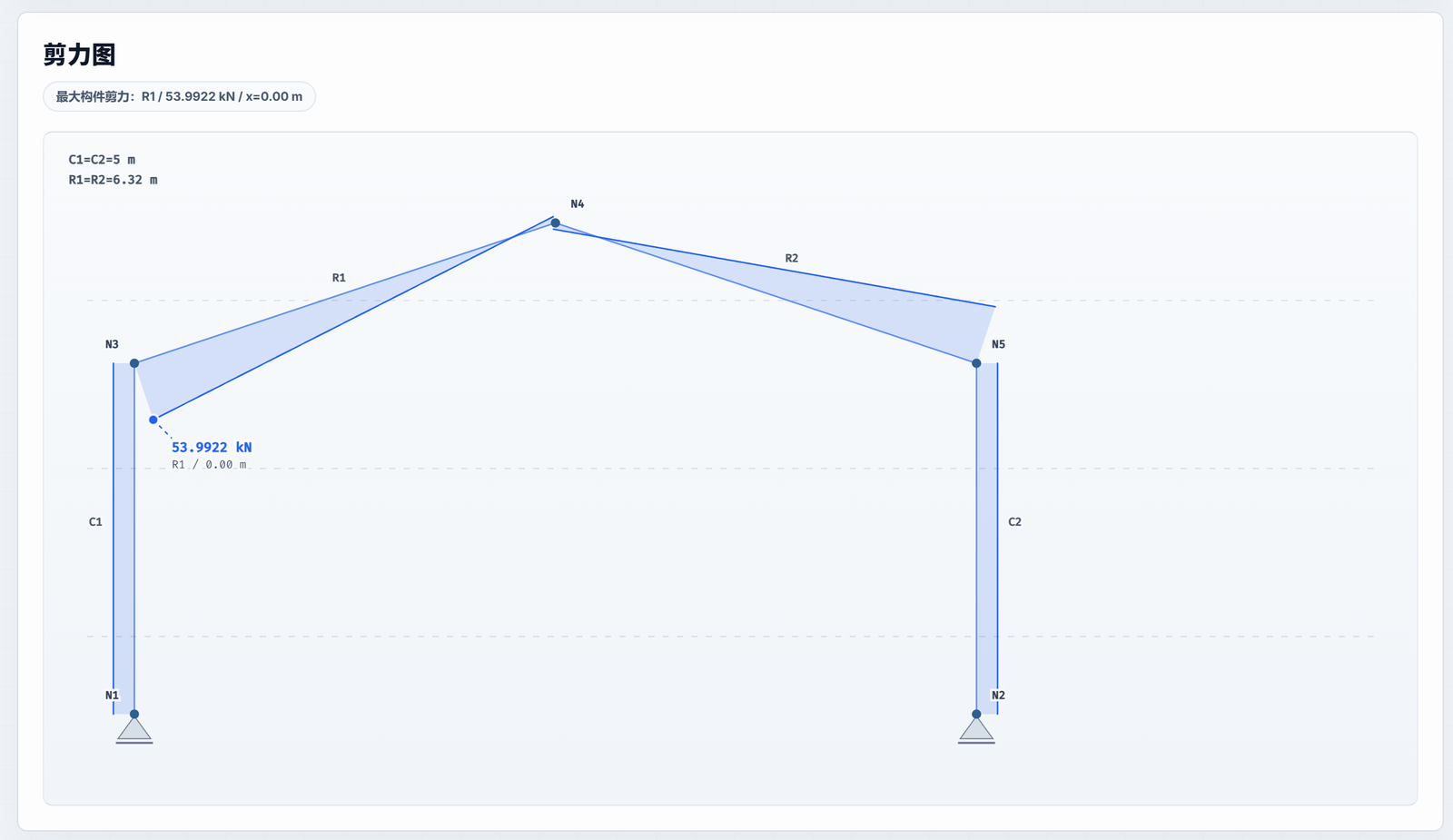

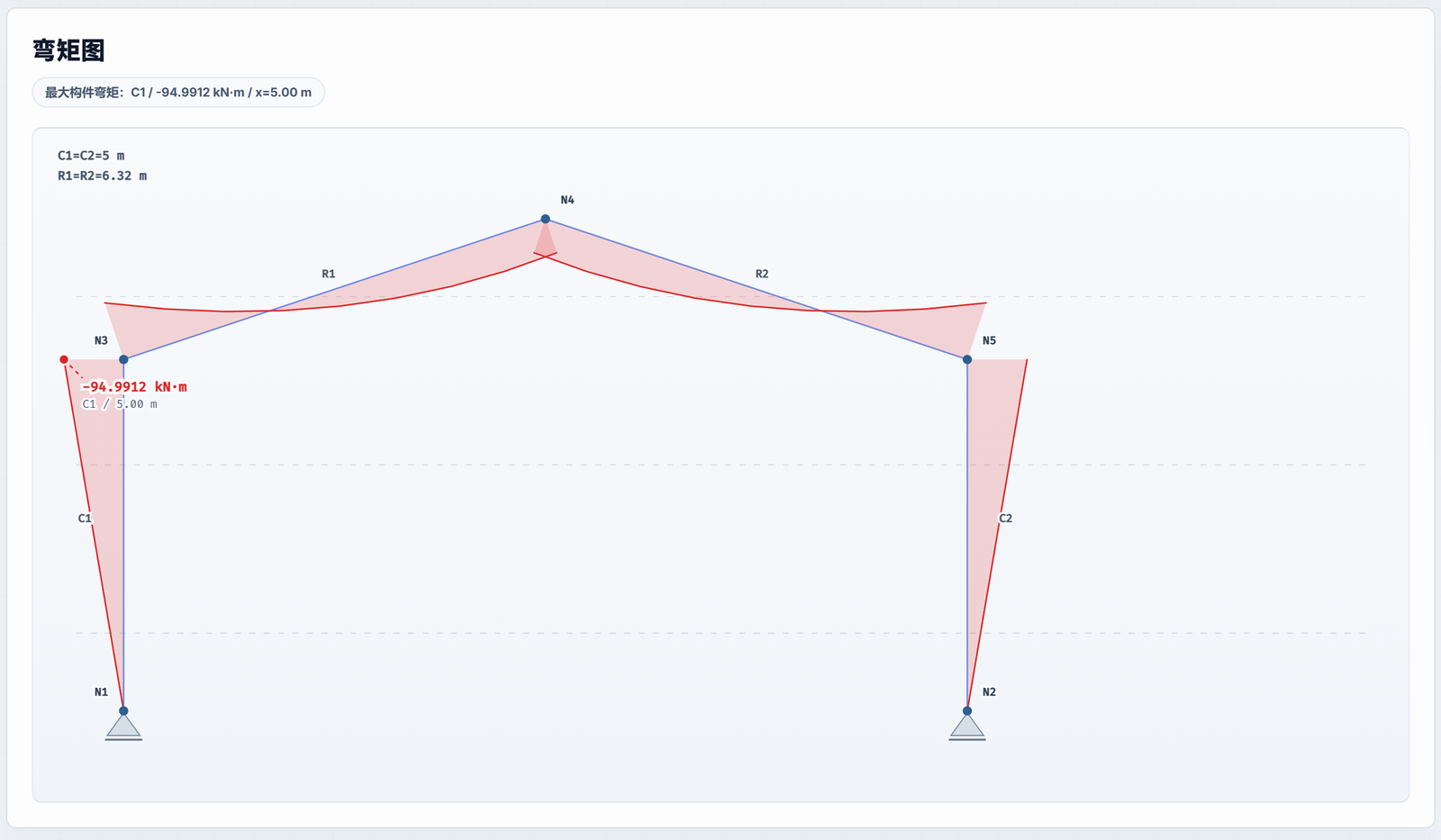

结合新增的极值显隐与动态图层，您可以一目了然地提取最关键的力学响应指标：

三、高可信度计算书：所见即所得的工程图形

我们一直在思考，如何让结构力学求解器真正融入工程师的交付链路？答案就是高可信的计算书。

在 v1.3.0 之前，框架与桁架的 DOCX 报告在某些极端场景下可能会退化为不一致的示意图。现在，这一切成为了过去：

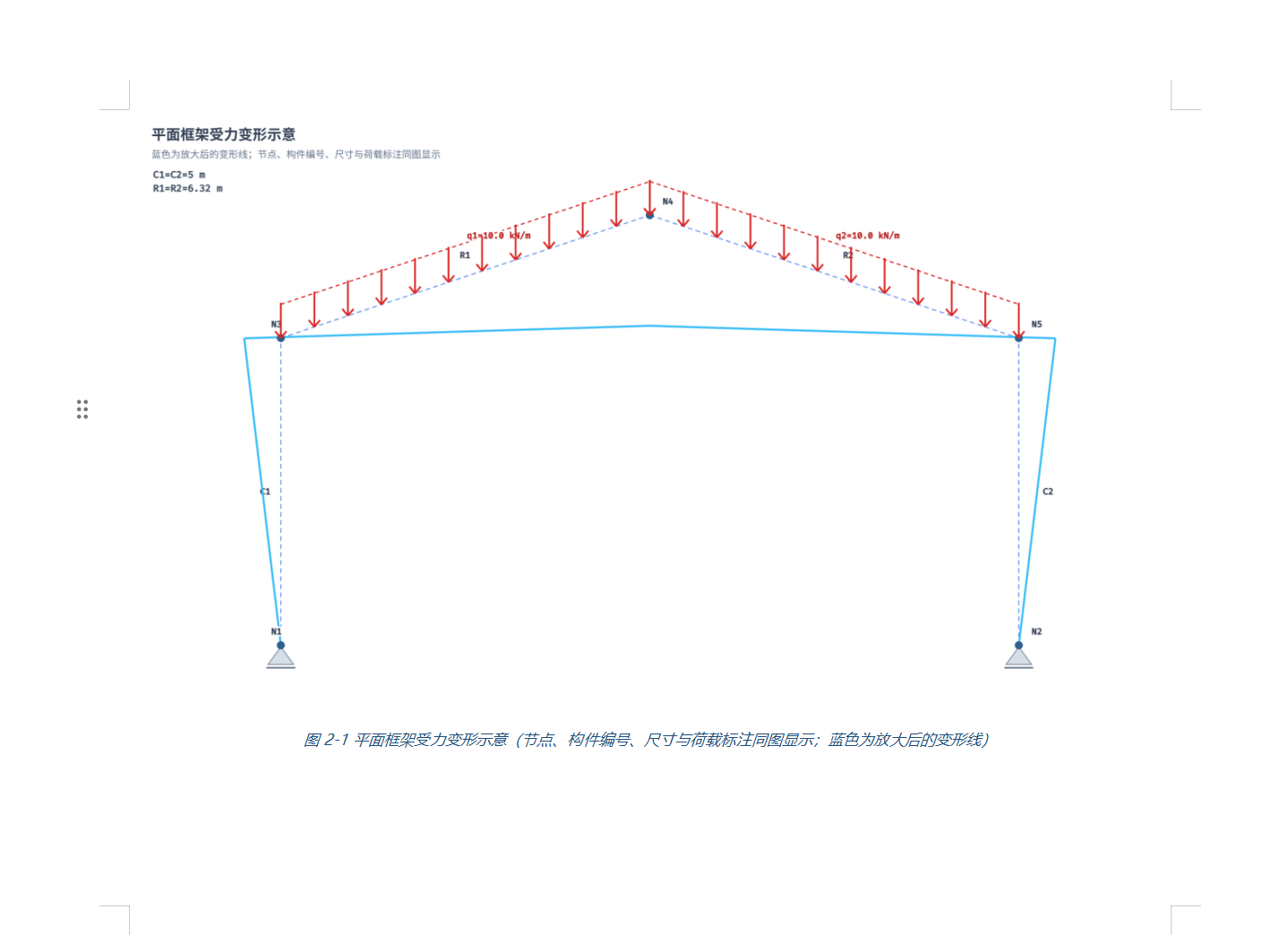

• 同源前端截图：框架与桁架的 DOCX 导出，全面改用与前端工作台完全同源的工程图。节点、构件、支座、滚动角度、荷载标注所见即所得。
• 自动画布扩展：对于大规模的节点模型，大模型计算书插图会自动按节点规模扩展画布，超宽图形自动切换为横向页面，避免裁切和图例拥挤。

当报告中的图表与你在屏幕上推敲时看到的一模一样，工具的可信度才算真正建立。

四、坚实的底层底座：公开案例与验证投稿闭环

v1.3.0 的自信，很大程度上来源于从 v1.2.0 开始逐步完善的公开验证工程闭环。因为在之前的文章中并未详细对外介绍，这里我们借机展开聊聊这两个极其重要的新特性。

1. 公开案例 (Public Benchmarks)

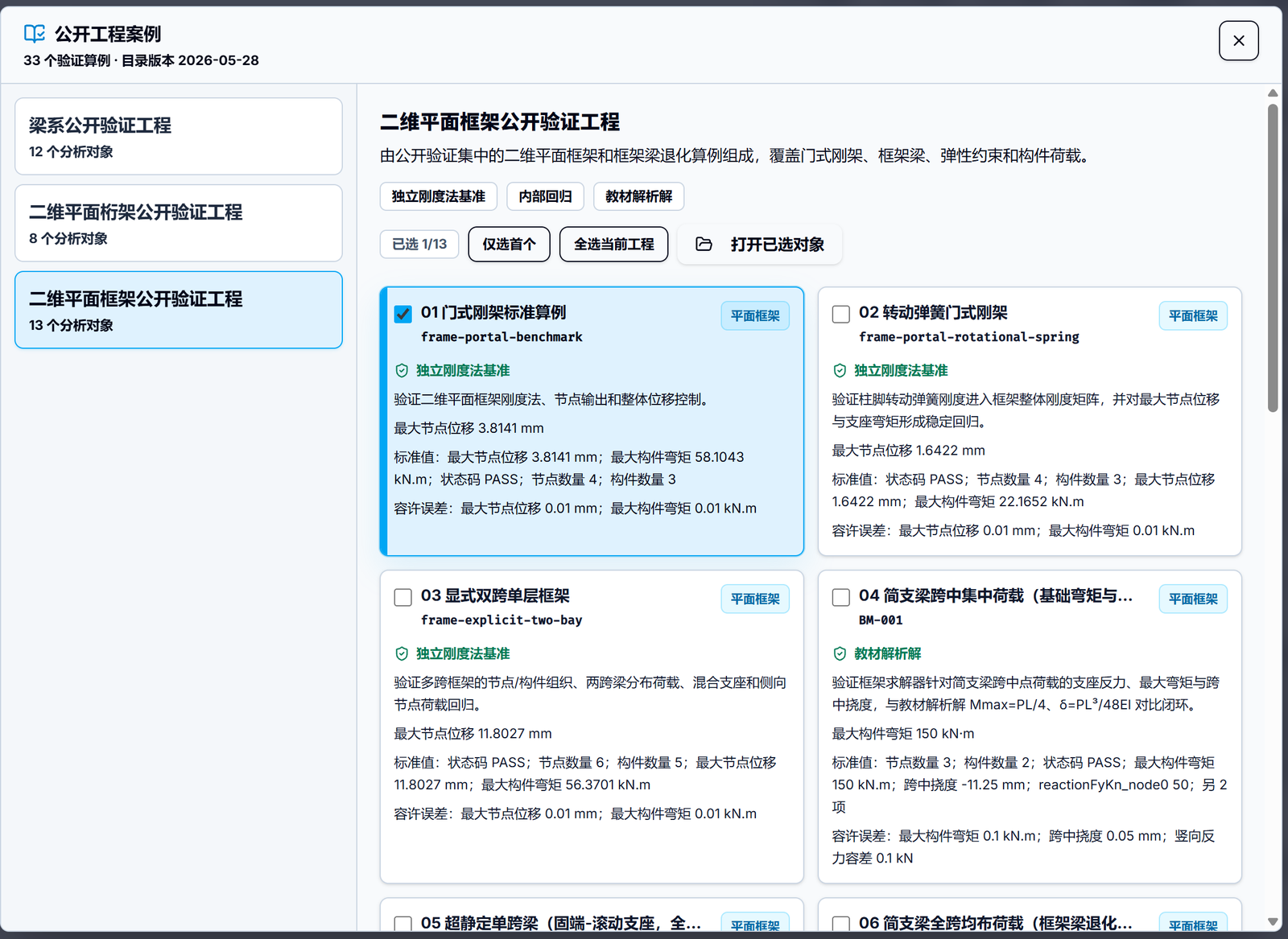

工程计算软件的底线是“算得准”。目前我们的验证集已覆盖 33 个公开 Benchmark 算例（包含梁系、平面桁架、平面框架以及框架梁的退化验证等基础力学场景）。 在前端工作台的顶部，你可以直接点击**“公开案例”**按钮，一键加载这些标准验证工程。每一次求解、每一份导出的计算书、甚至是 API 的返回数据中，都携带着明确的 caseId、标准值、验证来源和容许误差。

我们不仅把计算工具交到你的手上，更把检验它的尺子交给了你。任何人都可以查阅来源、复核结果，确保底层的计算核没有任何黑盒。

2. 验证投稿 (Verification Submission)

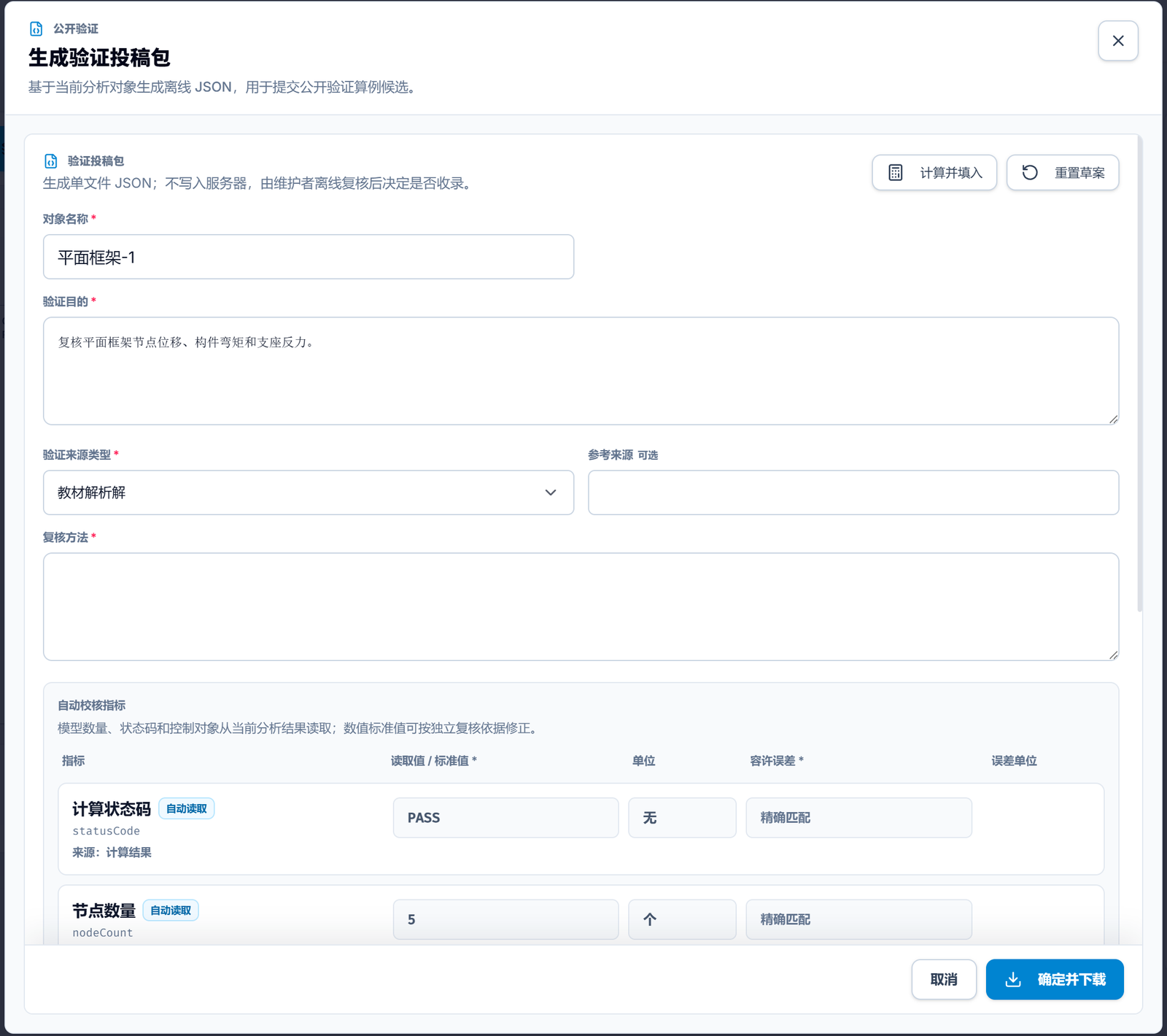

闭门造车无法穷尽所有的工程边缘场景。为此，我们特别设计了**“验证投稿”功能。 如果你在学习、教学或工程实践中遇到了经典的书本例题，或者极具挑战的结构模型，你只需在工作台中完成建模，点击顶部的“验证投稿”**按钮，系统就会自动帮你打包生成一份标准化的单文件 JSON 投稿包。

如何参与投稿？ 你只需将生成的投稿包，通过 GitHub 仓库的“公开验证算例投稿” Issue，或者直接发送至官方邮箱 archsight-labs@qq.com。审核通过的算例，将永久铭刻在官方 Benchmark 库中，我们也会在开源仓库中公开致谢每一位提供严苛边界用例的贡献者。

在此，我们诚挚地邀请各位结构工程专家、高校师生以及对结构力学感兴趣的爱好者们参与进来。每一个你提交的边界用例、每一组你贡献的标准答案，都会让这个开源求解器的基石变得更加坚固。让我们一起构建一个透明、可信、经得起时间考验的力学底座。

五、欢迎体验与集成

从单点模块到系统化工程，ArchSight Solver v1.3.0 完成了一次核心能力的收敛与成熟。我们为不同背景的同仁准备了专属入口：

• 🏗️ 如果您是一线结构工程师： 不需要安装任何软件。打开网页，即可开始您的高效手算复核与计算书导出。 在线免费体验：https://solver.archsight.cn/

• 💻 如果您是研发团队或 Agent 开发者： 这套具备明确专业语义的力学底座，完全可以作为您 AI 智能体的 MCP Server 或后端服务。 GitHub 开源仓库：https://github.com/ArchSightLabs/archsight-solver *(开源不易，如果您碰巧有 GitHub 账号，**非常期待您能顺手点个 Star ⭐！*这不仅能让更多人看到这个项目，更是对开发团队莫大的精神鼓励！)

• 💡 如果您是工程与 AI 技术的布道者： 关注我们：欢迎搜索并关注 筑见实验室，获取更多结构计算与工程前沿动态。

我们坚信，工程工具的价值在于稳定地解决问题并提供可验证的结论。v1.3.0 已经准备好成为你桌面上的那个可靠助手。
