ArchSight Graphics v1.0.0 正式上线：面向工程场景的 Web 图形底座

2026 年 6 月 14 日，ArchSight Graphics v1.0.0 正式上线。访问地址：https://graphics.archsight.cn/

今天，ArchSight Graphics v1.0.0 正式上线。

这是筑见实验室面向建筑工程场景做的 Web 图形平台底座。当前版本已经支持 IFC / FBX / GLTF 模型导入、本地缓存、BIM 语义树、属性摘要、工程构件管理和项目保存重开。

这一版重点打通前端本地模型编译链路：Worker 异步解析、source hash 去重、OPFS 本地缓存和 BVH 空间索引。

面向建筑工程场景的 Web 工程图形与模型能力底座。

它现在不是 Revit、CAD 或完整 BIM 平台的替代品。v1.0.0 的目标很明确：把底座能力放到线上，让行业用户试起来，也帮助我们判断哪些场景值得继续做深。

01. 从内部验证到线上体验

ArchSight Graphics 当前主应用基于 React、React Three Fiber、Three.js 和 Zustand 运行。上层沉淀自有 UI、项目文件、工程对象协议和场景组织；底层几何能力沿浏览器端 Rust/WASM 几何计算内核 方向推进。

v1.0.0 不是“完整 CAD/BIM 软件已经做完”，而是把核心能力整理成一条线上体验链路：用户可以直接访问网站，试模型、看功能、反馈问题。

体验者不需要先准备模型文件。打开站点后，可以直接从顶部 样例资源 进入样例池，按 IFC、模型/材质、自建/行业三个方向体验核心能力。

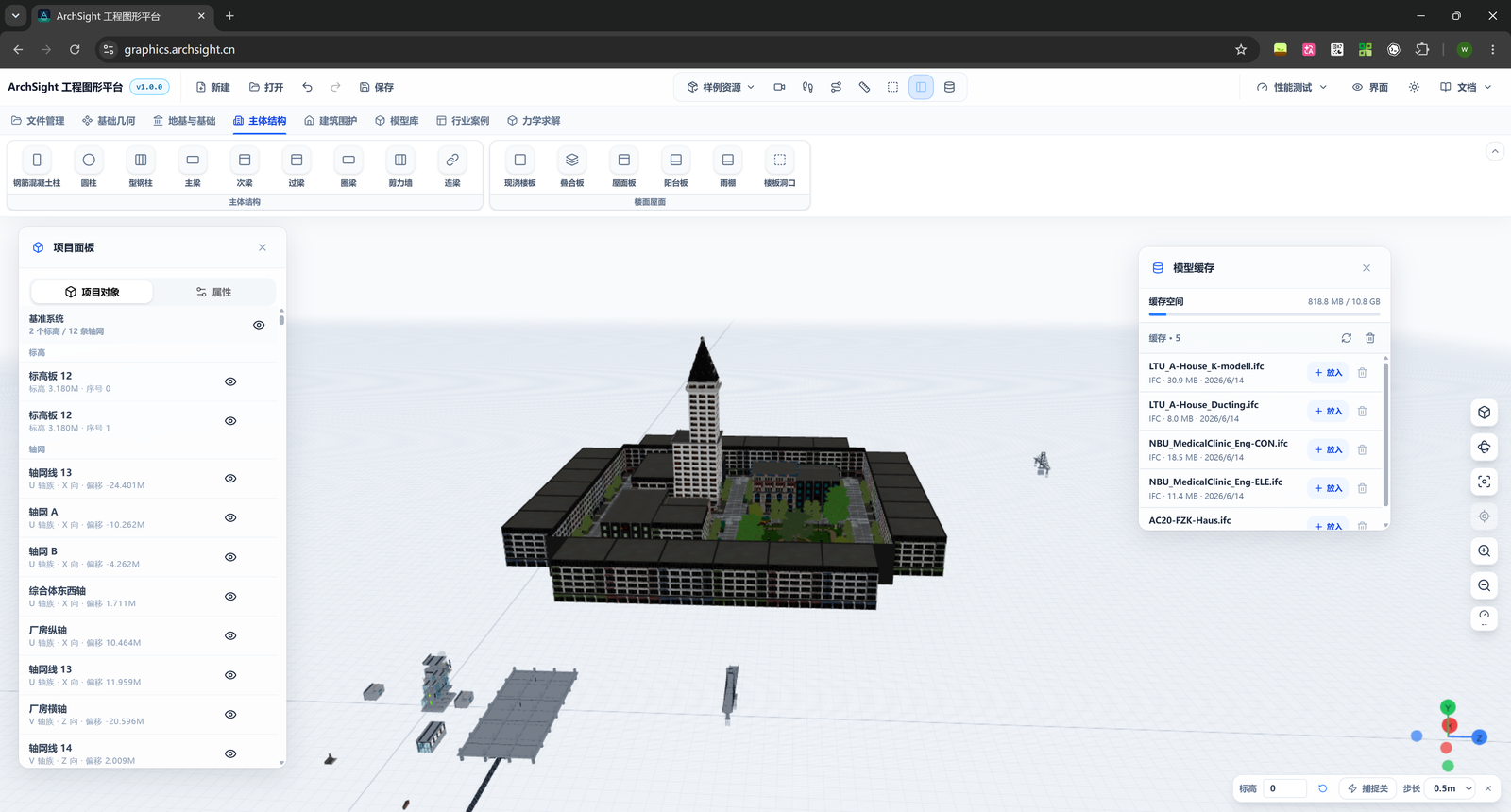

项目面板、模型缓存、构件树和属性入口放在同一个工作面里，导入、浏览、选择、缓存复用和项目保存可以连起来。

02. 这版能看到什么

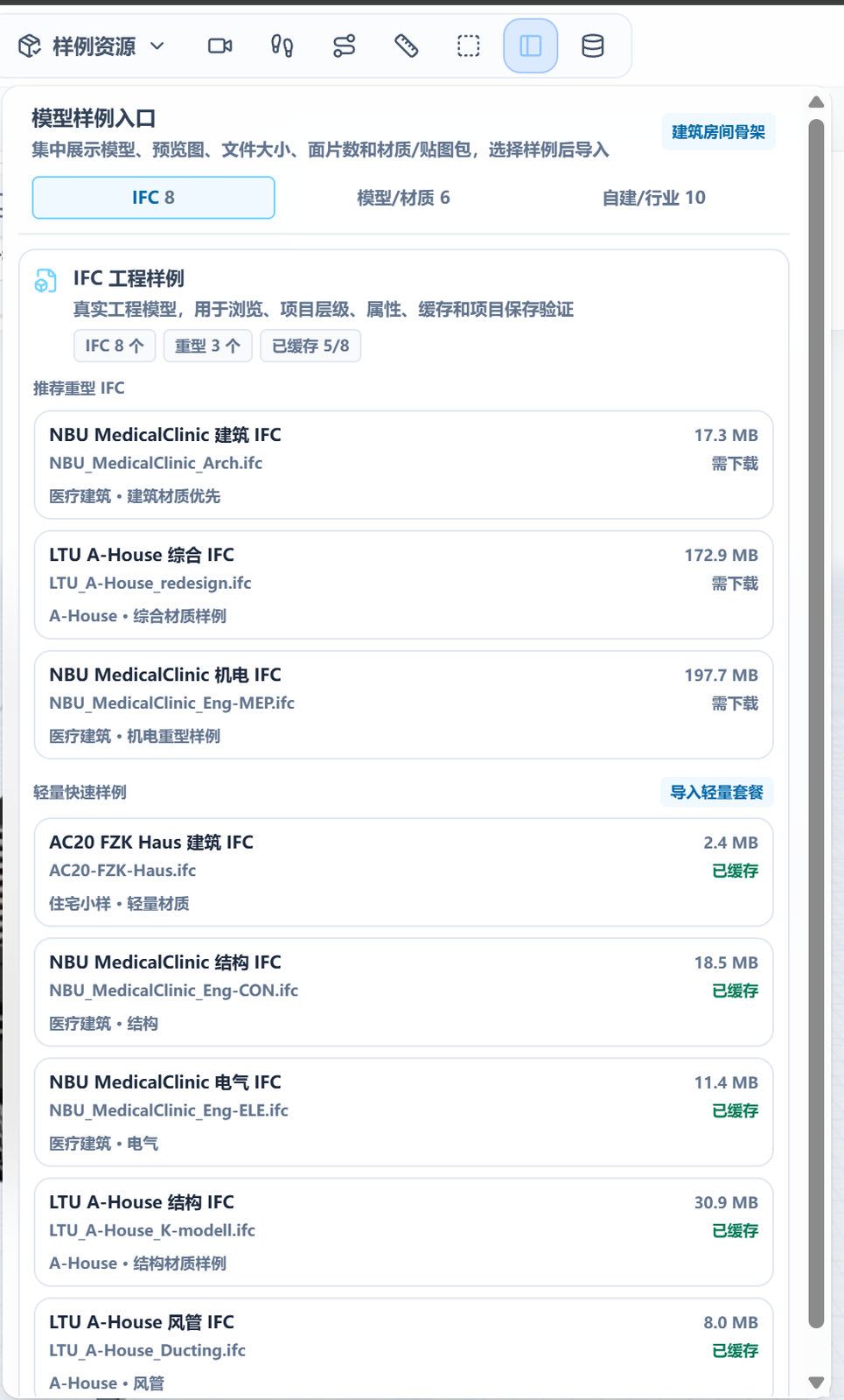

样例资源入口

v1.0.0 加入了固定样例入口，集中展示模型、预览图、文件大小、面片数和材质/贴图信息。首次体验可以直接导入样例，不必自己找模型文件。

样例入口当前覆盖三类：

• IFC 工程样例：用于验证 BIM 模型浏览、空间树、构件选择、基础属性和缓存反馈。
• 模型/材质样例：覆盖 GLB 行业模型、FBX 材质包和贴图依赖。
• 自建/行业样例：覆盖自有参数化土建构件和行业场景。

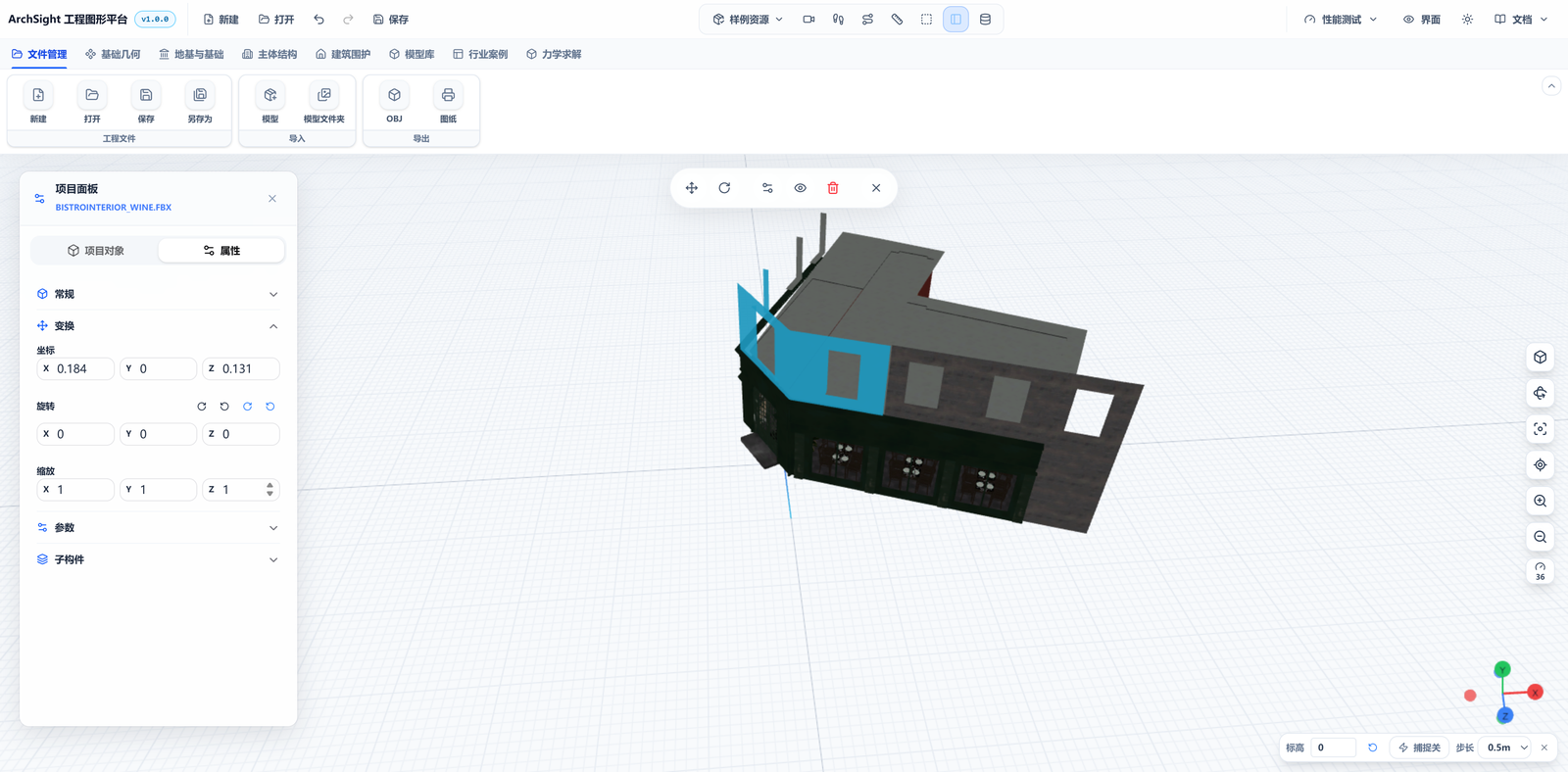

模型导入链路

本版本支持 .ifc、.glb、.gltf、.obj、.fbx 导入，也支持多文件模型和贴图依赖选择。首批内置样例以 IFC、GLB 和 FBX 为主。

导入后，模型会进入项目面板；构件可以选中、高亮；属性可以查看；缓存和项目文件也能接上。

这意味着 GLB/FBX 不只是材质展示，IFC 也不只是几何浏览。它们会逐步进入同一套工程对象管理和模型复用链路。

IFC 浏览能力

IFC 是 v1.0.0 最重要的专业样例入口之一。当前版本支持几何显示、空间树、构件选择、基础属性摘要和协议状态展示。

这里要把边界说清楚：当前 IFC 能力定位是 解析、浏览、基础属性查看和空间树/构件选择。它不是完整编辑写回，也不是 IFC/Revit/CAD 原生文件的无损编辑器。

项目文件与基础编辑链路

ArchSight Graphics 支持自有 .egl.json 项目文件保存、打开、另存为、撤销、重做和本地文件降级下载。

对象、参数、导入资产、可见性状态和项目树能保存、能重开，图形工作台才不是一次性演示。

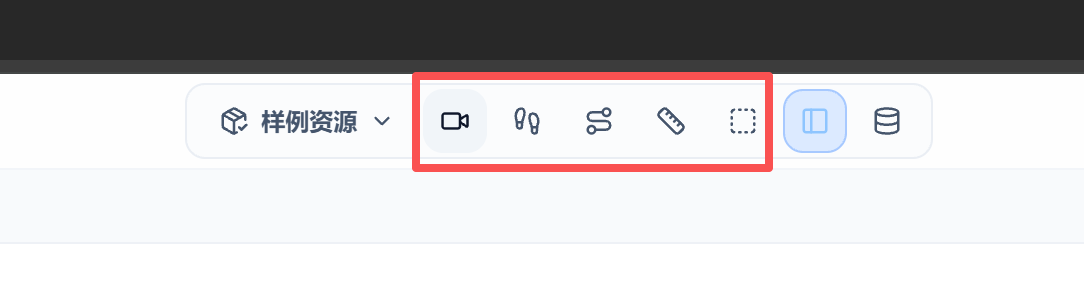

交互工具入口

顶部工具区收纳了视角漫游、关系查看、测量、框选和面板切换等入口。这些是围绕模型定位、核查和沟通的基础工具。

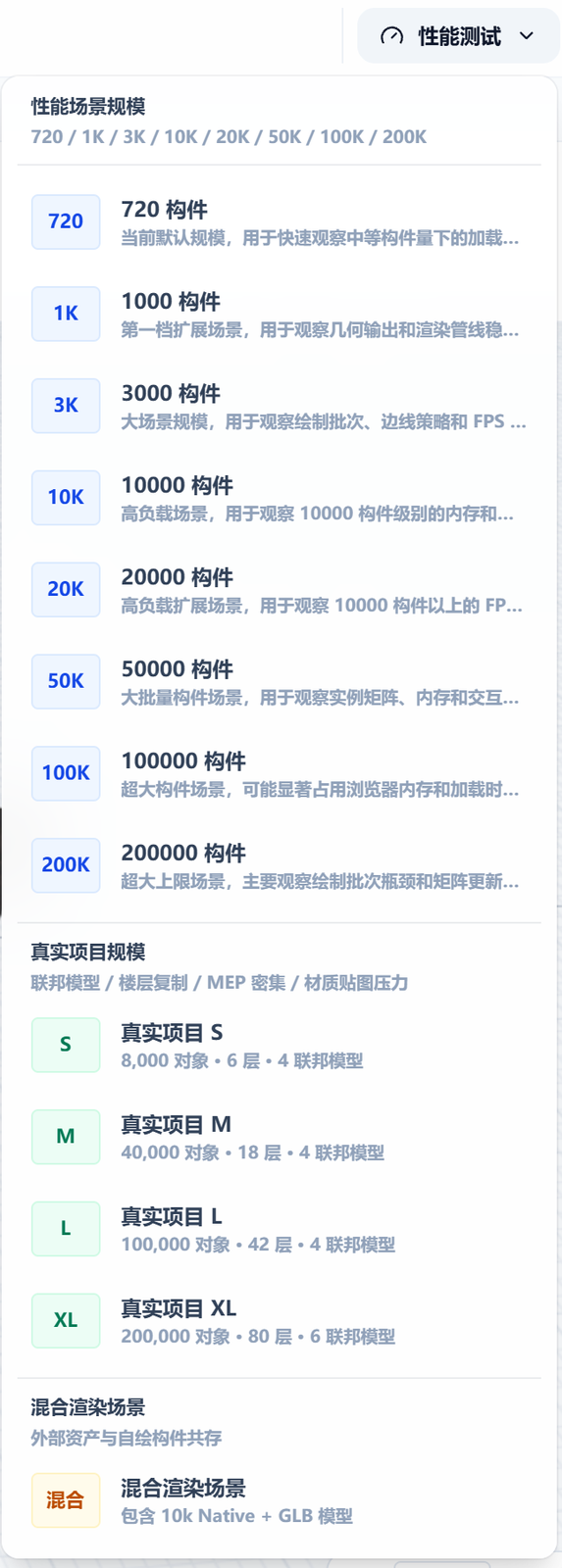

性能与加载口径

v1.0.0 围绕 700 万级原始面真实项目模拟建立了 realProjectM 测试口径。日常性能观察保留 FPS、渲染面、原始面、对象、调用和材质/贴图等指标。

本地模型编译管线也进入正式底座：

• 导入后计算 source hash，减少重复编译。
• 解析、编译、BVH 构建和写缓存都有进度反馈。
• 编译结果写入 OPFS 本地缓存。
• 几何缓冲、构件表、空间树、属性索引和 bvhIndex 都保留为结构化数据。

较重的模型解析、ZIP 解包和贴图处理尽量异步化或下放到 Worker。目标很直接：首次导入有进度，重复打开能命中缓存，后续拾取、剖切、显隐和区域查询逐步复用 BVH 空间索引。

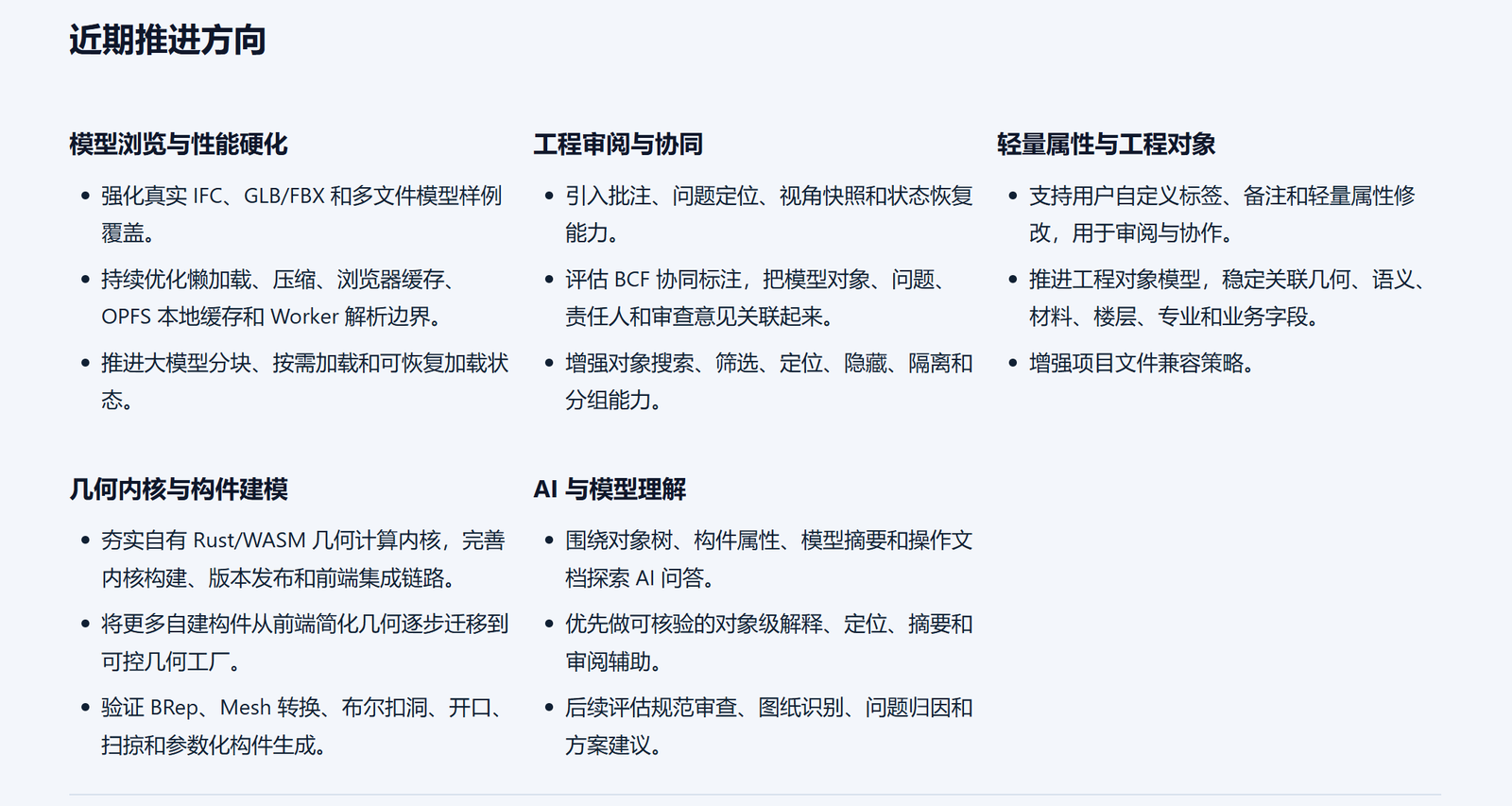

后续路线图

这次上线也公开了 Roadmap。近期重点包括：

• 模型浏览与性能硬化。
• 工程审阅与协同。
• 轻量属性与工程对象。
• 几何内核与构件建模。
• AI 与模型理解。

路线图不是逐项交付承诺。每一项能力都要经过真实模型、真实工程流程和可复现验证，才会进入正式版本更新记录。

03. 为什么这是一个重要节点

过去一段时间，筑见实验室陆续发布了结构求解器、AIOS、Cognition、官网和一系列工程实践文章。它们的共同目标，是把建筑工程里的经验、规则、对象和计算过程，变成可验证、可复用、可协作的数字能力。

这件事离不开图形底座。工程对象需要空间关系，计算结果需要叠加到模型上，审查意见需要落回构件，AI Agent 也需要知道“正在讨论的是哪个对象”。

ArchSight Graphics 的 v1.0.0，就是先把这张图形工作面立起来。

它现阶段的价值不在于大而全，而在于几件事已经可控：

• Web 原生，打开浏览器即可体验。
• 自有项目文件和工程对象协议，便于和 ArchSight 系列能力集成。
• IFC、GLB、FBX 和自建构件样例放在同一个工作台里验证。
• 前端本地模型编译、OPFS 缓存和 BVH 索引有了清晰协议，便于大模型复用和后续二次开发。
• 性能、缓存、导入状态和已知边界都有明确口径。
• 公开访问后，可以开始收集真实工程反馈。

04. 推荐体验路径

第一次打开 ArchSight Graphics，可以按这条路线体验：

1. 访问 https://graphics.archsight.cn/。
2. 点击顶部 样例资源。
3. 导入一个 IFC 建筑或结构模型，观察下载进度、缓存状态、项目树和基础属性。
4. 展开 IFC 层级，选择构件，查看高亮、定位和属性摘要。
5. 切到模型/材质样例，添加一个 GLB 或 FBX 模型。
6. 切到自建/行业样例，加载建筑房间骨架、基础框架样板或全专业样板。
7. 尝试参数编辑、开洞、撤销、重做。
8. 保存 .egl.json 项目文件，再重新打开。

这条路线覆盖 v1.0.0 的核心目标：导入、浏览、选择、属性查看、参数编辑、保存和重开。

05. 我们不会夸大边界

工程软件最怕把 PoC 讲成成熟产品。ArchSight Graphics v1.0.0 会公开体验，也会公开边界：

• IFC 当前不是完整编辑写回。
• 当前项目文件是自有 .egl.json，不是 IFC/Revit/CAD 原生文件的无损保存格式。
• 平台已有自有参数化建模和 Rust/WASM 几何计算内核路线验证，但还不是成熟 Revit/CAD 替代品。
• v1.0.0 不承诺完整 MEP 建模、复杂族库、完整施工图体系或 DWG/RVT 替代能力。
• 图纸导出当前仍是工程图纸数据结构验证，不等同于最终 DWG/PDF 出图。
• BRep、布尔扣洞、复杂曲面和更完整的几何内核能力还在持续推进。

把边界讲清楚，是为了让反馈更有效。我们更想听到真实场景里的具体问题，而不是一句“看起来不错”。

06. 邀请你来试

如果你来自建筑、结构、机电、BIM、施工或工程数字化团队，欢迎打开站点体验，也欢迎带着真实项目感受来提意见。

我们最想听到四类反馈：

1. 你愿意在哪个场景里使用它？
2. 当前最不像专业工具的地方是什么？
3. 你最希望我们优先补什么？
4. 是否愿意提供真实样例资源，帮助我们做稳定性和性能验证？

ArchSight Graphics 还在路上。v1.0.0 是正式上线版本，也是我们向行业用户收集真实反馈的起点。

访问地址：

https://graphics.archsight.cn/
