ArchSight Graphics v1.3.0 正式发布：BIM+GIS 不是把两个模型叠在一起

今天，ArchSight Graphics v1.3.0 正式发布。

这次同步发布两项产品：面向完整操作体验的 Workbench v1.3.0，以及用于二次开发的 @archsight/graphics SDK v1.0.0。

过去的 ArchSight Graphics 已经能够浏览 BIM / IFC、导入工程模型、管理工程对象，也能处理参数化构件和本地项目文件。v1.3.0 往前走了一步：把工程模型放回道路、园区、地形和城市环境中，形成“工程模型 + 现场背景 + 图层管理 + 空间配准”的工作闭环。

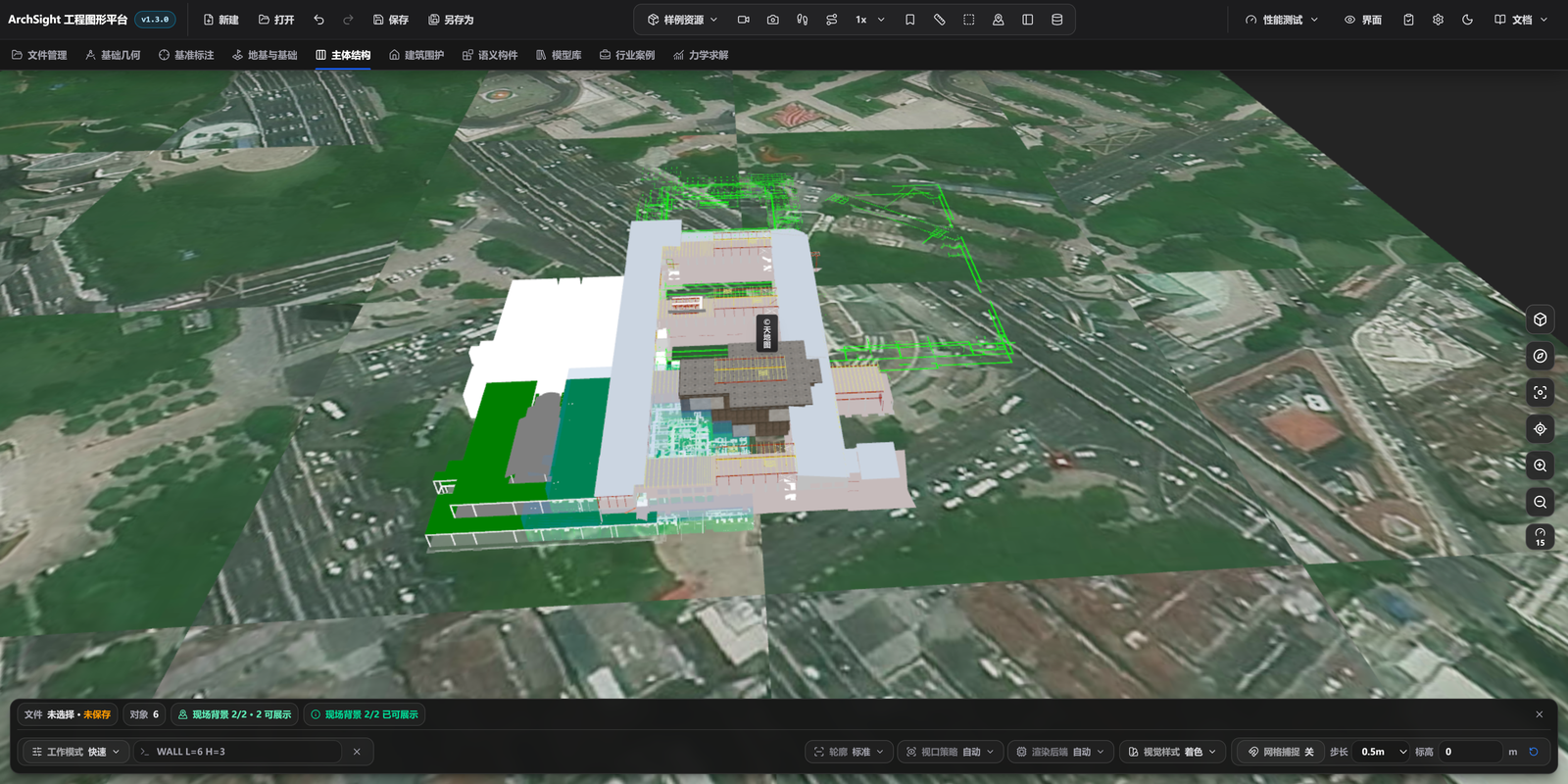

图 1 工程模型与现场背景在同一视图中

BIM+GIS 不是让画面变得更丰富

一个工程模型如果只存在于干净的三维视口里，它看到的仍然只是项目内部。

楼层、构件、材料和机电系统可以很清楚，但场地边界在哪里，道路如何接入，周边建筑有多近，地形怎样起伏，施工区与既有设施是什么关系，模型本身回答不了。

很多 BIM+GIS 演示把建筑模型放到地图或城市白模上，画面立刻丰富起来。但两套数据同时出现，只能证明它们被显示在一个画布里。位置是否可信、各自承担什么任务、当前状态能否保存和复核，是另一回事。

我们对这件事的理解很直接：BIM 负责项目内部的工程对象，GIS 提供项目所在的现场背景。两者通过空间配准、图层状态和项目记录建立关系。

现场背景成为一个独立工作台

v1.3.0 新增“现场背景”图层工作台，统一接入影像底图、3D Tiles 和地形。

每个图层都有独立的显示状态、透明度、顺序和运行反馈。使用者可以定位、复制、排序或删除图层，也可以打开详情查看来源、加载状态、失败信息、配准参数和流式预算。

自定义 tileset.json 在加入项目前，会检查 URL、3D Tiles 版本、根节点结构和区域包围体，减少无效来源直接进入项目。内置 BIM+GIS 示例则让使用者不需要准备外部数据，也能先走通工程模型与现场背景的基本流程。

图 2 现场背景图层工作台

这里的 3D Tiles、地形和底图是只读空间参照。前景 BIM、IFC 和自有构件继续承担选择、编辑、测量和参数化。现场背景不会进入构件编辑、测距捕捉、图纸导出或 IFC 语义树。

配准比“叠上去”更重要

真实项目会遇到原点、方向、单位、坐标系和高程基准差异。一个模型看起来落在园区里，不代表它已经处在可信位置。

v1.3.0 先提供平移、旋转、缩放、归零和定位等手动配准能力。配准结果会随 .egl.json 项目文件保存；重新打开项目后，图层引用、顺序、透明度、底图、地形、变换和预算可以恢复。

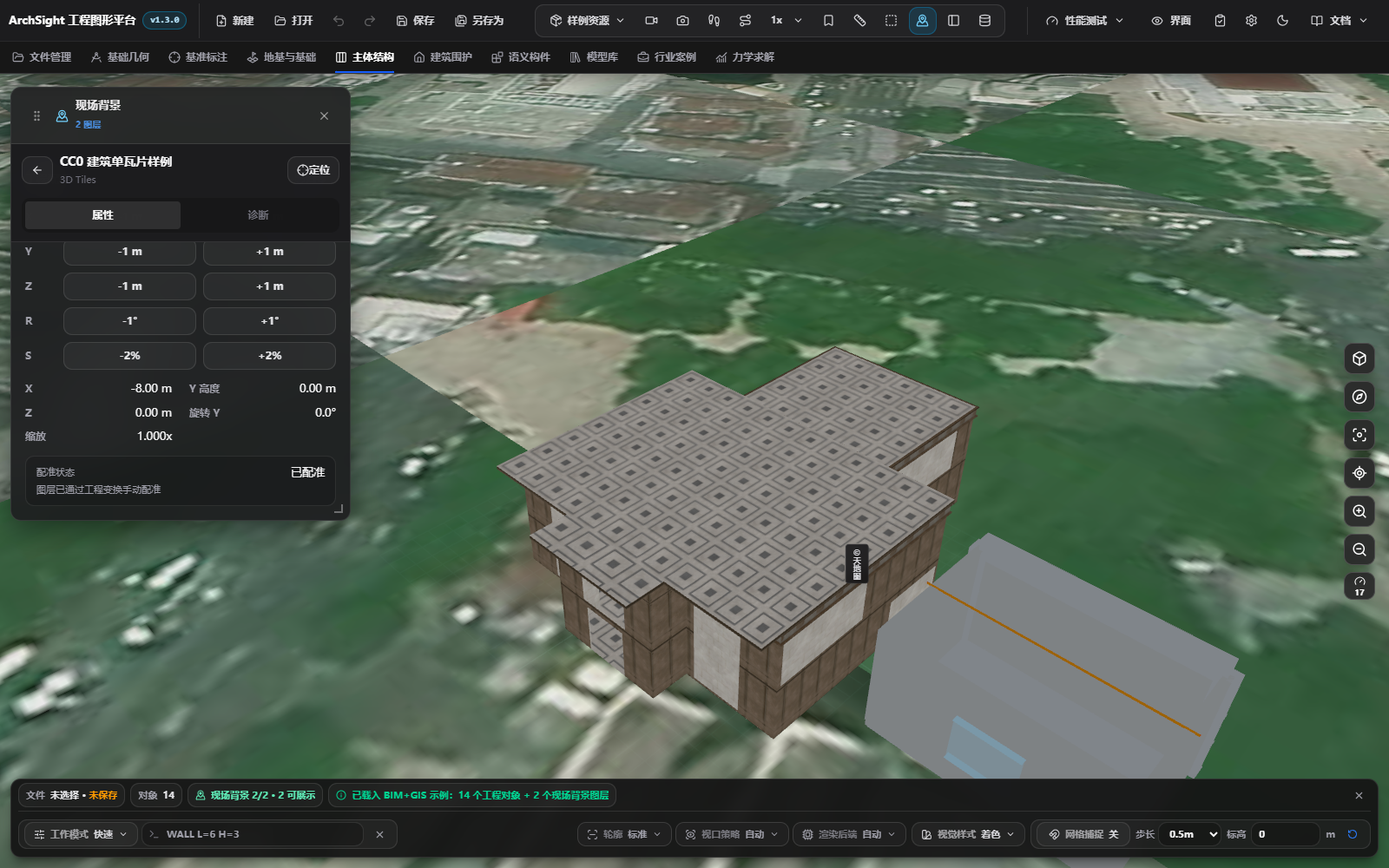

图 3 现场背景的工程配准参数

为了确认这不是一次性演示，本轮又完成了项目保存、新建清空和重新打开。恢复后，14 个工程对象、两个现场背景图层与工程配准状态仍然可见。

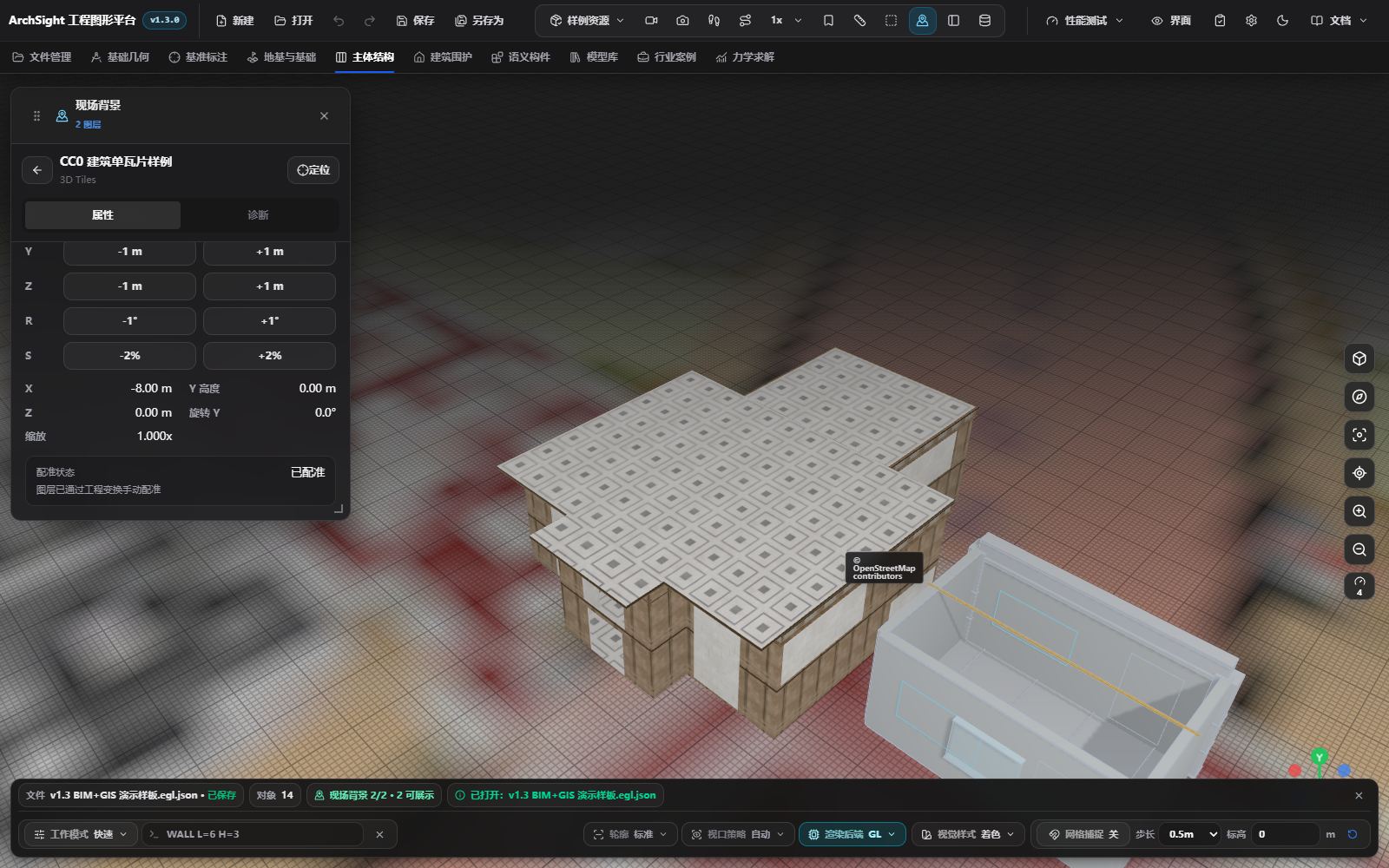

图 4 项目重新打开后恢复现场背景与配准状态

手动配准不是坐标治理的终点，却是一条可以检查的起点。使用者能看到位置关系是怎样建立的，也能复核具体变换参数。正式工程中的坐标和高程关系仍需专业人员确认，不能只凭视口中“看起来对齐”下结论。

这次也收紧了看不见的边界

发版前两天，我们花了不少时间处理界面之外的事情。

Workbench 和 SDK 的责任被进一步分开。Workbench 继续承载完整产品体验；SDK v1.0.0 固定正式入口、类型声明和版本兼容边界，发布包内带有可独立运行的基础示例，不依赖仓库源码才能工作。

模型编译、浏览器工作台和 GIS Provider 也不再混在同一个运行边界里。模型编译保持独立协议和 Worker 路径；可选的 graphics-api 只负责受限 Provider 接入与长期凭据保护，不承担账号、项目存储、协作、通用代理或重型模型转换。

导入流程、视口状态、渲染生命周期和测试控制面也完成了一轮解耦。这些改动不会都变成新的按钮，但能降低大模型导入、渲染切换和后续扩展时互相牵连的风险。

发布检查则从“本地能打开”收紧到 Workbench、SDK、项目文件、BIM+GIS 浏览器闭环、Provider 边界和部署契约。工程软件不能只展示结果，也要说明结果怎样得到、失败时怎样降级、项目状态能否恢复。

用户现在可以验证什么

打开 Workbench 后，可以直接完成几项检查：

  1. 载入内置 BIM+GIS 示例，查看工程对象与影像、3D Tiles 的空间关系。
  2. 打开“现场背景”，控制图层显示、透明度和顺序。
  3. 进入图层详情，查看来源、诊断信息和工程配准参数。
  4. 保存并重新打开 .egl.json 项目，确认图层引用和变换状态可以恢复。
  5. 查看更新说明与产品路线图，核对本版本范围和后续方向。

ArchSight Graphics 在线体验：https://graphics.archsight.cn/

当前边界

v1.3.0 是 BIM+GIS 现场空间能力版，不是完整 GIS 平台。

本版本不承诺完整 EPSG 自动识别、高程基准自动转换、矢量编辑、空间数据库、空间分析或多用户 GIS 数据治理，也不把 RVT / DWG 转换流水线和客户级模型轻量化写成已经交付的能力。

公开城市级数据主要用于验证流式加载和空间定位。低精度城市块体不代表项目级精细效果；正式项目仍需要适合的现场数据、坐标确认和人工复核。

但这次发布完成了一件更基础的事：工程模型不再悬浮在没有现场的视口中。模型、背景、图层、配准和项目记录开始连成一条可以验证的路径。
